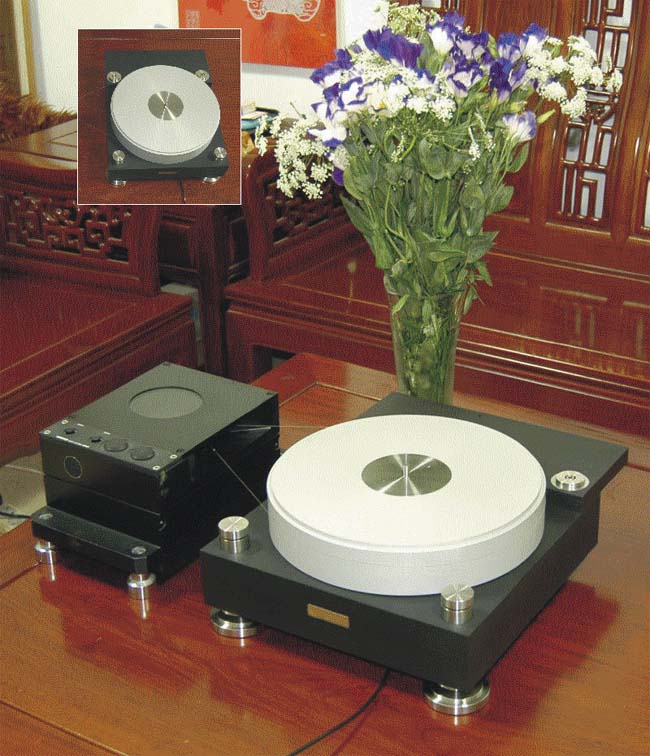

  • ·  安装好的唱盘(作者:RECORDS33 时间: 点击数: 108)
  • 唱盘底座总成前两天已组装好,可以说只欠‘东风’。昨天下午一接到空气轴承的完成品后立即进行安装,精确的安装公差使空气轴承的安装非常顺利,前后只用了约15分钟。唯一需要小心的是转轴与轴座的契合。手上没有支点唱臂,只有把我的ET-2从SX-8000上拆下,安装在这个新盘上,昨晚躺在床还在想声音会是什么样呢......
  • ·

    (作者:kell 时间:2005-01-11 11:48:18)
  • ·

    (作者:records33 时间:2005-01-11 12:54:37)
    唱盘的技术参数*

    支撑轴承:轴径双向空气轴承
    轴承气压:0. 2Mpa
    转速:331/3 转,45转
    抖晃率:0. 004%
    轴承隆声:接近于0
    驱动形式:分体马达皮带传动
    马达:AC马达/220V(VPI/TNT马达)
    转盘质量:13.5Kg(转盘11.0Kg+轴承转子2.0Kg+唱片轴0.5Kg)
    转盘惯动量1900Kg/cm2
    唱盘底座质量:27. 5Kg(底座19.7Kg+调整脚3.3Kg+轴承定子2.5Kg+唱臂板2.0Kg)
    唱盘总成净重:41.0Kg (不包含马达)
    唱盘尺寸:340X450X170mm(W*D*H,不包含马达)
    分体马达净重:未定,设计值6.5Kg
    气源:稳压过滤调压气泵250X320X290mm, 20Kg

    气源的选择是实验室使用的'空气发生器'。这种气源是色谱仪的配套设备,空气压缩机将空气输入储气罐,经过多道稳压、过滤和除湿装置之后的空气纯净,干燥,气压非常稳定,噪声小于35分贝,与一部50的空调室内机噪声相当,虽然不算大,仍不符合我们的静噪要求。我是将所有的气源安装在听音室隔壁的储藏间里,如果没有地方安置,最好制作一个双层的玻璃箱,将泵安放其中即可。
    今天设法将ET-2唱臂安装好,随后向大家汇报。




  • ·

    (作者:ocenbjblue 时间:2005-01-11 20:42:31)
    這唱盤是您設計的嗎? 轉盤和底座是什麼材料做的呢? 是什麼形式的底盤防震呢?
  • ·

    (作者:fukunchn 时间:2005-01-11 21:38:12)
    请问用于传动的连线是什么材质?
  • ·

    (作者:RECORDS33 时间:2005-01-11 22:55:46)
    轉盤和底座是T651合金铝加工的;空气轴承将转盘完全浮离底座,震动就被隔绝。用于传动的连线是MICRO SEIKI的转盘线,材质看上去像是丝质线。
