- · 为SME唱臂设计的安装板(作者:RECORDS33 时间: 点击数: 216)
-
. 为圆弧循迹唱臂设计的安装板,把SME的唱臂所有几何尺寸都综合起来,通过反复计算确立了两个安装点,估计不会有什么问题。一两天后用亚克力制作的试验样品板就能完成,SLC兄的SME 3010-R已送到我处,周三便可以安装试听,希望有好的表现。

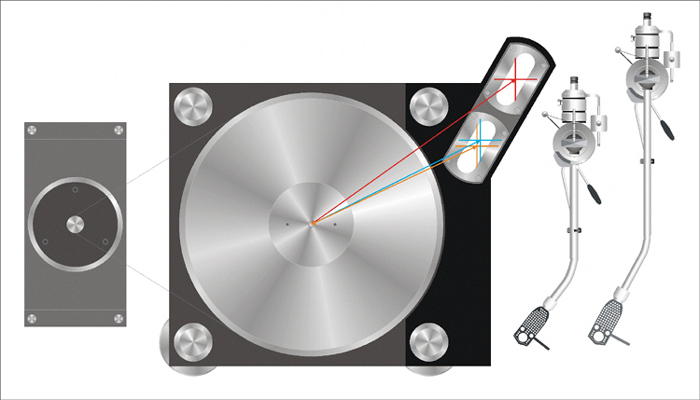

. 上图中红色线为SME12英寸唱臂的轴距;蓝色线为SME10英寸唱臂的轴距;橙色线为SME9英寸唱臂的轴距,具体尺寸分别是:294.1mm;222mm;215.4mm。细心的朋友会发现,SME12英寸唱臂的轴距网站公布的《唱臂参数表-4》SME12英寸唱臂的轴距误差1.5mm,我标示的数据是厂家的产品手册中的,应该以此为准。其实SME3000系列唱臂的轴距和超前距可调范围相当大,+/-12.7mm前后位移空间足以适合任何唱头的安装。下图是唱臂板的尺寸以及结构图,用两层10mm黑色亚克力激光切割后粘合。
·
(作者:RECORDS33 时间:2005-03-09 07:50:04)·
(作者:kell 时间:2005-03-09 13:58:07)·
(作者:records33 时间:2005-03-12 13:33:09)- . 为SME唱臂设计的安装板取回之后马上进行试安装,结果轴距和超前距的调整槽窄了不到1mm,但唱臂底座安装后因过紧而无法做位移调整,马不停蹄立即送到厂里用激光切割机作修改,切割并未多久,寻找重复定位却化了不少时间。无论如何也算是顺利了。赶回家中已是中午时分,匆匆吃了几口饭,便专心致志投入唱臂的安装。
. 约30分钟完成了安装,喘了口气(因为DD-50AIR唱盘一直临时放置在地上,操作十分吃力),接下来开始进行最让人过瘾的唱头唱臂系统的调整。先对唱头与唱头座进行平行校正,用轴距距尺测量唱臂有效长度,再用轴距尺测量轴距,记录的两组数据与唱臂的标准参数比较,之后细心地位移唱臂,直至调整到需要的值。取出三合一功能水平循迹调整规尺,对调校的结果做再次的检验和为调,水平循迹角有了比较精确值。大多数唱头座(也称唱头架)都没有方位角调节装置,使用非常不方便,而AUDIO-TECHNICA的一款唱头座AT130E/H却有此功能,唱头座的根部设计成可旋转结构,从根本上解决了方位角的调整问题。我虽没有旋转唱臂但因此功能便收藏了一个,今次拿出来与SME3010R配合使用很是得意。在方位角调整规尺小镜的观察下很快就调整到位,实际操作确实方便,再也无须左垫右垫惶惶悠悠的苦恼了。接下来做针压测试,1%克精度的数字针压计帮你很快完成调整这一环节。一切都进行的非常顺利。开始调整VTA,问题来了。松开VTA锁母将升至最高点仍不够高度。这时才注意到唱臂板的厚度,有游标卡尺一量臂板的亚克力板两层的合并厚度还不足16mm,厂家告诉我板材厚度是10mm,想不到材料也“打8折”,这与唱臂板的设计尺寸21mm相差太多,没有办法,只有在唱臂板与转盘底座之间垫上5mm的垫片才解决了问题,还是用三合一功能规尺背面的VTA调整平行线对垂直循迹角校正,之后需要对方位角重复调整(VTA的调整会改变影响方位角,尤其是J型臂和S型,I 型臂相对较小)。整个调整用了150分钟。实话实说,还是挺累的,但心里总是乐滋滋的。
. 下午约2时半后,WJB兄、ZLM兄、SM-8兄还有迟到的OCLAT兄先后来我处(SME 3010-R的主人SLC兄与新秀XLC兄等因上班缺席),可谓合肥的黑胶‘异族’小聚一堂。茶水伺候之后,大家一同进入听音室,试听开始。今次试听结果还是请四位老兄和大家谈一谈吧,真心话我就想打个盹......
